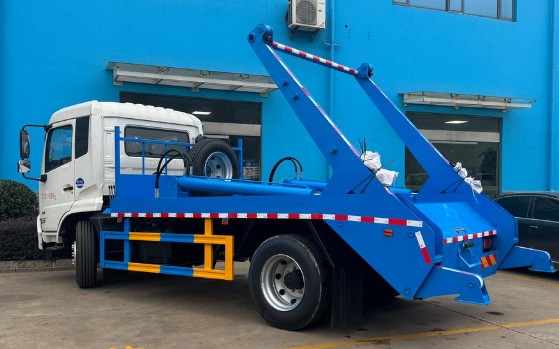

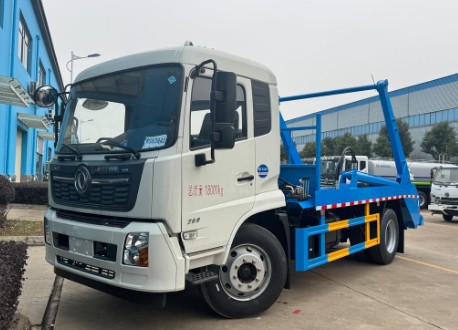

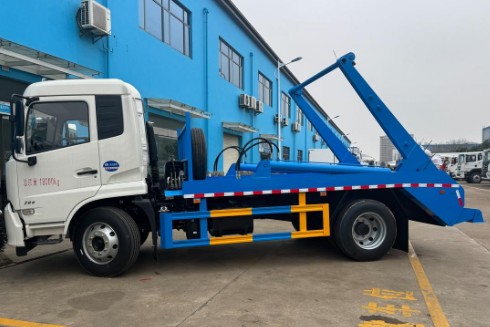

东风天锦摆臂垃圾车，摆臂垃圾清运车，可配8-12方大容量地面垃圾斗，搭配加强型双油缸结构，摆臂60秒完成一次工作循环，一车多斗循环运输，装载量远超普通车型，省时又省力。
型号：东风天锦摆臂式垃圾车，天锦新款KR驾驶室，发动机康明斯260马力，法士特 8 档变速箱，轴距 3950mm，断气刹，原厂空调，电动玻璃，行车记录仪，10.00钢丝胎。
2.上装配置:
1.整车主要技术参数
项目
|
参数
|
设备名称
|
摆臂式垃圾车
|
发动机型号
|
国六康明斯260马力（6缸）
|
底盘型号
|
DFH1180EX8
|
排放标准
|
国ⅤI
|
发动机功率（KW）
|
191
|
变速箱
|
法士特8档
|
燃油
|
柴油
|
总质量（Kg）
|
18000
|
整备质量(kg)
|
7200,6550
|
轴距
|
3950MM
|
整车尺寸（MM）
|
7350×2490,2520×3350
|
颜色
|
白/蓝
|
最高车速
|
89km/h
|
驾驶室准乘人数
|
2，3人
|
轮胎数量
|
7个（含备胎）
|
轮胎规格
|
10.00R20钢丝胎
|
2.主要性能要求
摆臂式垃圾车适用全国通用垃圾斗，带自卸功能，液压操作，垃圾斗可自吊上吊下，摆臂一次工作循环时间:60S。该车的特点是货斗与车体分开，能实现一台车与多个货斗联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。
结构简述
1、附车架
摆臂垃圾车附车架采用Q235钢板焊接而成，并用多组U型螺栓与汽车大梁牢固联接。
2、液压系统
该车液压油缸动作采用手动液压多路阀控制，液压多路阀控制油缸动作。操作简单可靠，便于维修。
液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。
系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。齿轮泵经吸油吸油滤清器将液压油箱中的液压油吸入，多路阀位于驾驶室外后、车箱前部)供油。多路阀工作时使摆臂油缸、支腿油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。
东风天锦摆臂式垃圾车整车技术参数表：
程力威牌CLW5180ZBSD6型摆臂式垃圾车
【整车技术参数】
|
产品商标
|
程力威牌
|
公告批次
|
397
|
产品名称
|
摆臂式垃圾车
|
产品型号
|
CLW5180ZBSD6
|
总质量(Kg)
|
18000
|
罐体容积(m3)
|
|
额定载质量(Kg)
|
10385,10450
|
外形尺寸(mm)
|
7550,7520×2500×3300
|
整备质量(Kg)
|
7420
|
货厢尺寸(mm)
|
××
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
驾驶室准乘人数(人)
|
2,3
|
鞍座最大载质量(Kg)
|
|
接近角/离去角(°)
|
17/12
|
前悬/后悬(mm)
|
1430/2170,1400/2170
|
轴荷(Kg)
|
6500/11500
|
最高车速(Km/h)
|
89
|
备注
|
该车仅选用3950mm轴距;该车驾驶室准乘人数(人)/额定载质量(Kg)对应关系为:2/10450,3/10385;
防护材料:Q235B碳钢,连接方式:左右侧面防护均采用焊接连接,后防护由专用装置替代,离地高度
为(mm):480;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS
8/东科克诺尔商用车制动系统(十堰)有限公司, ABS-E 4S/4M/采埃孚商用车系统(青岛)有限公
司,J ABS/焦作博瑞克控制技术有限公司;安装具有卫星定位功能的行驶记录仪;发动机型号与油
耗值对应关系为(L/100km): DDi50E190-60/23.9,D4.5NS6B190/24.4,D6.7NS6B230/23.7,
B6.2NS6B210/23.8,B6.2NS6B230/23.8,D4.0NS6B185/25.2,D4.0NS6B195/25.2,B6.2NS6B245/24.3,
DDi47E260-60/26.43;专用装置:摆臂机构,主要用于城镇环卫垃圾的收集与运输;随底盘选装驾驶室,
选装底盘附件样式。
|
【底盘技术参数】
|
底盘型号
|
DFH1180EX8
|
底盘名称
|
载货汽车底盘
|
商标名称
|
东风牌
|
生产企业
|
东风商用车有限公司
|
轴数
|
2
|
轮胎数
|
6
|
轴距 (mm)
|
3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
|
轮胎规格
|
10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR
|
钢板弹簧片数
|
7/9+6,8/10+8,8/9+6,11/10+8,
3/10+8,
|
前轮距(mm)
|
1876
|
燃料种类
|
柴油
|
后轮距(mm)
|
1820,1860,1800,1840
|
排放依据标准
|
GB17691-2018国Ⅵ
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
D4.5NS6B190
D6.7NS6B230
B6.2NS6B210
D4.0NS6B185
DDi50E220-60
B6.2NS6B230
DDi50E190-60
D4.0NS6B195
D6.7NS6B260
D4.5NS6B220
DDi47E210-60
B6.2NS6B260
B6.2NS6B245
DDi47E240-60
DDi47E260-60
D4.5NS6B240
|
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风商用车有限公司
东风康明斯发动机有限公司
|
4500
6700
6200
4000
5000
6200
5000
4000
6700
4500
4750
6200
6200
4750
4750
4500
|
140
169
154
136
162
169
147
143
191
162
154
191
180
177
191
176
|

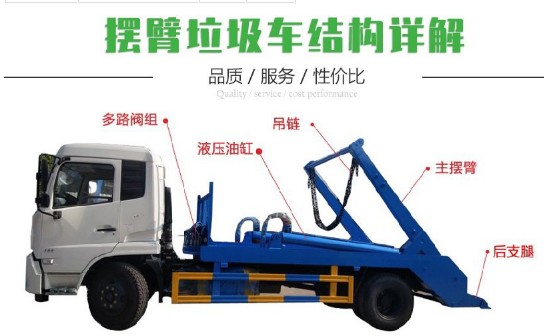

摆臂垃圾车结构详解
摆臂垃圾车结构图

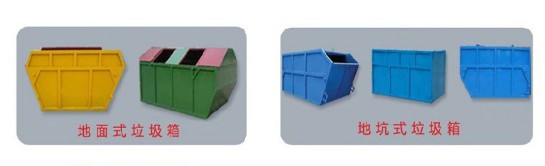

地面式垃圾箱地坑式垃圾箱

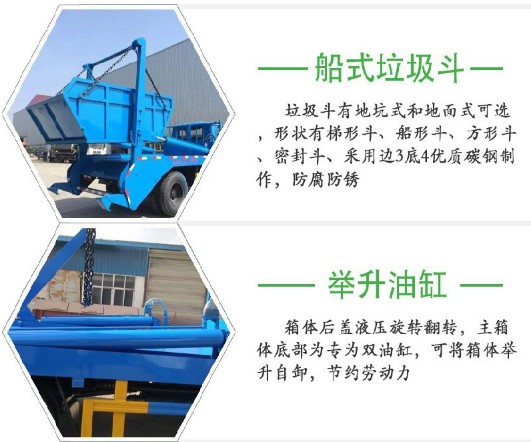

船式垃圾斗:垃圾斗有地坑式和地面式可选，形状有梯形斗，船形斗，方形斗，密封斗，采用边3底4优质碳钢制作，防腐防锈。
举升油缸：箱体后盖液压旋转翻转，主主箱体底部为专为双油缸，可将箱体举升自卸，节约劳动力。

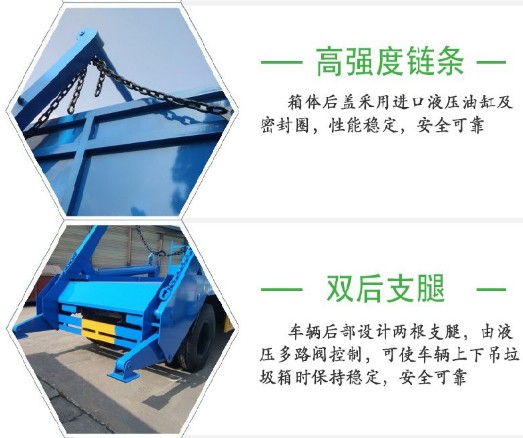

高强度链条：箱体后盖采用进口液压油缸及密封圈，性能稳定，安全可靠。
双后支腿：车辆后部设计两根支腿，由液压多路阀控制，可使车辆上下吊垃圾箱时保持稳定，安全可靠

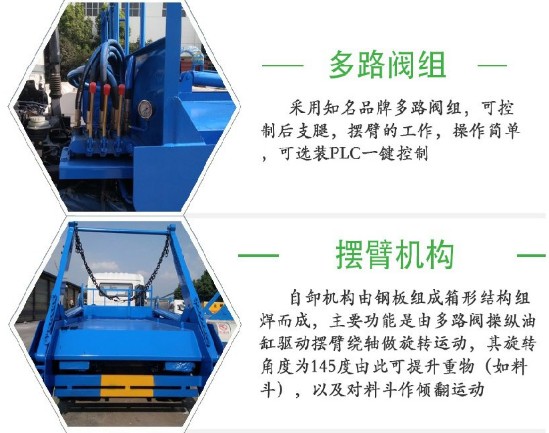

多路阀组：采用知名品牌多路阀组，可控制后支腿，摆臂的工作，操作简单，可选装PLC一键控制
摆臂机构：自卸机构由钢板组成箱形结构组焊而成，主要功能是由多路阀操纵油缸驱动摆臂绕轴做旋转运动，其旋转角度为145度由此可提升重物(如料斗)，以及对料斗作倾翻运动。
|
